Die Installation von Beleuchtung in Ecken kann eine Herausforderung darstellen und führt oft zu komplizierten Montagen oder einer ungleichmäßigen Ausleuchtung. Für Beleuchtungsanwendungen in Ecken und an schrägen Flächen sind V-förmige LED-Aluminiumkanäle die ideale Wahl. Weitere Details finden Sie hier 2024 Ultimativer Leitfaden für LED-Aluminiumprofile
Im Gegensatz zu herkömmlichen flachen Profilen sind V-förmige Profile speziell für den Einbau in Ecken konzipiert – sie passen perfekt sowohl in 45°-Innenecken als auch in 135°-Außenecken.
Mit dieser Schritt-für-Schritt-Anleitung erfahren Sie, wie Sie V-förmige LED-Aluminium-Eckleiste Kanäle wie ein Profi.
Was ist ein V-förmiger LED-Aluminiumkanal und wozu dient er?
Ein V-förmiges LED-Aluminiumprofil ist ein Strangpressprofil aus einer Aluminiumlegierung, das aus dem gleichen Material wie andere LED-Profile hergestellt wird. Es wird in der Regel mit einem abnehmbaren Diffusor (erhältlich in den Ausführungen klar, matt oder halbtransparent) und zwei Endkappen geliefert.
Er verfügt jedoch über eine einzigartige, abgewinkelte Innenkonstruktion (üblicherweise 90°, 45° oder 135°), die es ermöglicht, den LED-Streifen in einem bestimmten Winkel zu montieren, anstatt ihn flach zu verlegen.

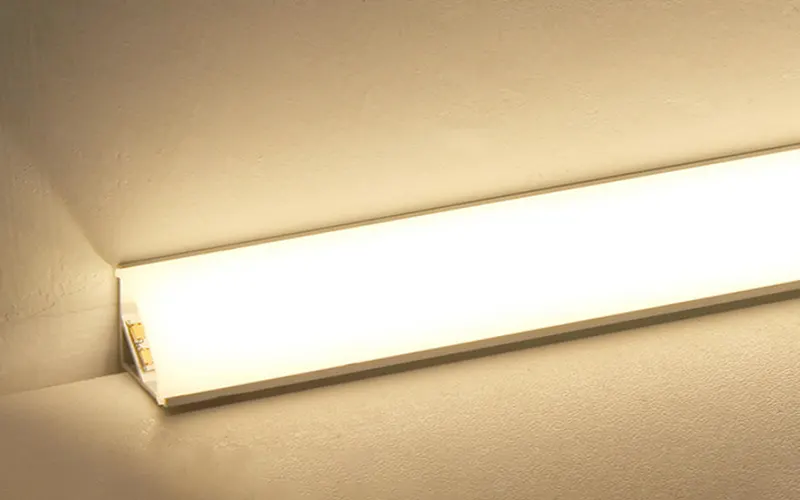

Bei der Verwendung als Eckbeleuchtung fügt sich das Profil perfekt bündig in die Ecke ein. Dadurch entsteht ein hochwertiger Lichteffekt, der eine schöne, klare Lichtlinie bildet.
Wie montiert man V-förmige LED-Profile? Welche Werkzeuge werden dafür benötigt?
Bevor Sie mit dem Schneiden oder Bohren beginnen, legen Sie die erforderlichen Montagewerkzeuge bereit.
Kernkomponenten (Aluminium-Profil-Bausatz)
- V-förmiger Aluminiumkanal (Länge entsprechend Ihrer Einbaufläche)
- Diffusorabdeckung in Opal oder klar
- Zwei Endkappen (kann mit einer Kabelausgangsöffnung versehen sein)
- Befestigungsklammern oder Schraubhalterungen (in den meisten Bausätzen enthalten)
LED-Streifen und elektrische Bauteile
- LED-Lichtbänder (12 V oder 24 V; die Breite muss mit der Innenbreite des Aluminiumkanals übereinstimmen)
- Stromversorgung/Treiber (die Nennleistung sollte mindestens 20% höher sein als die Gesamtleistung der LED-Streifen)
Für die mechanische Installation erforderliche Werkzeuge/Materialien
- Maßband und Bleistift
- Bügelsäge oder Gehrungssäge mit einem Sägeblatt zum Schneiden von Nichteisenmetallen (zum Schneiden von Aluminium)
- Feile oder Entgratwerkzeug
- Bohrmaschine und kleiner Bohrer (2–3 mm, für Vorbohrungen)
- Schraubendreher (falls Schrauben zur Befestigung verwendet werden)
- Isopropylalkohol und ein fusselfreies Tuch (zur Reinigung von Oberflächen)
Optionales Zubehör (bitte nach Bedarf auswählen)
- Wärmeleitband (verbessert die Wärmeübertragung vom LED-Streifen zum Profilkanal)
- Eckverbinder (vorgelötet, für 90°-Eckverbindungen)
- Dimmer, der mit Ihrem LED-Streifen kompatibel ist
V-förmiger LED-Aluminiumkanal vor dem Einbau: Ausmessen, Zuschneiden und Reinigen
Reinigen Sie vor der Montage den Montagebereich. Messen Sie anschließend den Einbauort aus; achten Sie darauf, dass alle Maße präzise und genau sind.
1: Präzise Messung
1: Messen Sie entlang der vorgesehenen Verlegebahn für das V-Profil.
2: Bei der Montage in einer Innenecke (z. B. unter einem Schrank) messen Sie den Abstand von einem Ende des Schranks zum anderen und ziehen Sie an jedem Ende 2–3 mm ab, um Platz für die Endkappen zu schaffen.
2: Den V-förmigen Kanal ausschneiden
- Sobald die Maße feststehen, können Sie das Stück zuschneiden. Weitere Details finden Sie hier Schneiden von LED-Kanälen aus Aluminium: Ein umfassender Leitfaden
- Zeichnen Sie die Schnittlinie mit einem Bleistift und einem Winkelmaß ein.
- Verwenden Sie eine Bügelsäge mit einem feinverzahnten Sägeblatt (24 TPI oder mehr). Für einen glatteren Schnitt eignet sich eine Gehrungssäge mit einem Sägeblatt mit Hartmetallzähnen besonders gut.
3: Entgraten und Reinigen
- Glätten Sie die Schnittkanten mit einer Feile oder einem Entgratwerkzeug und entfernen Sie scharfe Grate.
- Wischen Sie das Innere des Kabelkanals mit Isopropylalkohol und einem fusselfreien Tuch ab.
- Reinigen Sie außerdem die Montagefläche (Wand, Unterseite eines Schranks oder Trockenbauwand) mit Alkohol.
Schritt 4: Vormontage und Probeanpassung
- Bringen Sie den zugeschnittenen Profilkanal an der vorgesehenen Stelle an.
- Setzen Sie die Diffusorabdeckung darauf (noch nicht einrasten lassen) und bringen Sie die Endkappen an. Vergewissern Sie sich, dass alle Bauteile korrekt ausgerichtet sind.
- Durch diese Probeanpassung lassen sich eventuelle Maßabweichungen erkennen, bevor Klebstoff aufgetragen oder das Profil mit Schrauben befestigt wird.
- Sie können nun mit der Installation fortfahren.
Schritt-für-Schritt-Anleitung zur Montage des V-förmigen Kanals
Es gibt zwei Möglichkeiten, Ihren V-förmigen LED-Aluminiumkanal zu befestigen:
Befestigungsklammern (empfohlen):
Schrauben Sie die Metall- oder Kunststoffklammern alle 50 cm (etwa 20 Zoll) in die Ecke. Sobald die Klammern ausgerichtet sind, lassen Sie das Aluminiumprofil einfach einrasten. Auf diese Weise können Sie die Schiene später bei Bedarf problemlos wieder entfernen, um Wartungsarbeiten durchzuführen.
Direktmontage
Wenn Sie eine möglichst flache Montage wünschen, können Sie kleine Vorbohrungen durch die Mitte der V-Form bohren und die Schiene direkt in den Schrank oder die Wand schrauben. Achten Sie darauf, dass die Schraubenköpfe versenkt (bündig) sind, damit sie den LED-Streifen nicht behindern.
Einbau des LED-Streifens im V-Kanal
- LED-Streifen testen: Schließen Sie den LED-Streifen vor dem Anbringen an die Stromversorgung an, um sicherzustellen, dass alle LED-Chips ordnungsgemäß funktionieren.
- Den Streifen aufbringen: Ziehen Sie die Schutzfolie (z. B. 3M-Klebeband) langsam von der Rückseite des Streifens ab und legen Sie ihn in die Mitte der V-Nut. Drücken Sie den Streifen über seine gesamte Länge fest an, um eine sichere Verbindung mit dem Aluminium-Kühlkörper zu gewährleisten.
Montage von Dichtungen und Diffusoren: Der letzte Schliff
- Anbringen des Diffusors: Die meisten V-förmigen Diffusoren lassen sich direkt in den Aluminiumkanal “einrasten”. Beginnen Sie an einem Ende, drücken Sie fest darauf und bewegen Sie sich dabei entlang des Kanals zum anderen Ende; wenn der Diffusor richtig sitzt, sollten Sie ein deutliches “Klicken” hören.
- Endkappen anbringen: Schieben Sie die Endkappen in die Enden des Aluminiumprofils. In der Regel verfügt eine Endkappe über eine Öffnung für das Stromkabel, während die andere geschlossen ist – sie dient dazu, die Öffnung abzudichten und sorgt so für ein aufgeräumteres, fertiges Erscheinungsbild.
- Reinigung der Außenflächen: Wischen Sie die Außenflächen des Diffusors und des Aluminiumkanals ab, um Fingerabdrücke oder Staubablagerungen zu entfernen, die beim Einbau entstanden sind.
Montage von V-Profil-Schienen: Häufige Fehler, die es zu vermeiden gilt
Unabhängig davon, ob Sie zum ersten Mal eine Installation vornehmen oder bereits über umfangreiche Erfahrung verfügen, sollten Sie die folgenden Punkte beachten. Vermeiden Sie diese Fehler unbedingt, um unnötige Probleme zu verhindern.
- Fehler 1: Falsche Wahl des V-Nut-Winkels. Eine 45°-Nut auf einer ebenen Wandfläche wirkt unpassend. Wählen Sie den Nuttyp entsprechend der Ecke aus: Verwenden Sie für Innenecken eine 45°- oder 90°-Nut und für Außenecken eine 135°-Nut.
- Fehler 2: Wenn Sie den LED-Streifen an der falschen Stelle abschneiden – d. h. nicht an den dafür vorgesehenen Kupferkontaktmarkierungen –, wird dieser Abschnitt des Streifens unbrauchbar.
- Fehler 3: Den Diffusor ohne vorherige Prüfung einbauen; sollte das System defekt sein, könnte das spätere Entfernen des Diffusors zu dessen Beschädigung führen. Führen Sie daher immer zuerst einen Test durch.
- Fehler 4: Wenn Sie den Diffusor vor dem Testen einbauen und ein Defekt vorliegt, kann der Diffusor beim Ausbau zerbrechen. Führen Sie daher zuerst einen Test durch.
- Fehler 5: Unter Vernachlässigung des Spannungsabfalls nimmt bei 12-V-LED-Streifen mit einer Länge von mehr als 5 Metern (16 Fuß) die Helligkeit zum Ende hin ab. Es wird empfohlen, auf 24-V-LED-Streifen umzusteigen oder den Streifen von beiden Enden gleichzeitig mit Strom zu versorgen.
- Fehler 6: Unzureichende Nennleistung des Netzteils. Die Nennleistung des Netzteils (Treibers) sollte mindestens das 1,2-Fache der Gesamtleistung des LED-Streifens betragen. Eine Überlastung des Netzteils führt zu Überhitzung und schließlich zu Schäden.
Schlussfolgerung
Eckmontierte V-förmige LED-Aluminiumprofile bieten eine ästhetisch ansprechende Beleuchtungslösung, die dunkle Ecken durch den Einbau freiliegender LED-Streifen verwandelt. Nach der Lektüre dieses Artikels verfügen Sie über alles notwendige Wissen, um dieses Projekt umzusetzen. Wir laden Sie ein, unsere empfohlenen V-förmigen LED-Aluminiumprofile zu erwerben oder unsere neueste Produktkatalog.
